DIN EN 1065 Props

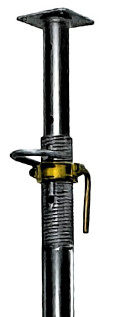

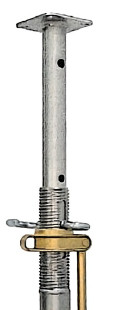

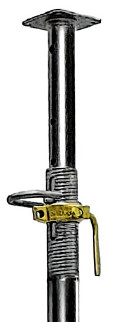

KAYO SHOJI DIN EN 1065 props come in four models, depending on the guaranteed maximum capacity at full extension:

  • Class A / B
    With variable capacity, available in variants extending from 169 cm to 400 cm.

  • Class C
    Guaranteed capacity of 20 kN, available in variants extending from 207 cm to 550 cm.

  • props

  • Class D
    Guaranteed capacity of 30 kN, available in variants extending from 169 cm to 400 cm.

Heavy-Duty Props (Class C & D)

  • Designed to bear heavy loads (over 30 kN), these props are at the core of SHR production.

  • Available finishes:
    ◇ Coated
    ◇ Electrolytically galvanized
    ◇ Hot-dip galvanized

  • Can be customized with branded stickers upon request.

  • Compatible with most accessories for other formwork systems and floors.

  • Features of KAYO SHOJI “DIN EN 1065” Prop

    • Variously shaped plates depending on the class of the prop, so as to make it immediately recognisable visually

    • Forged steel adjustment ring nut with two supplementary holes, suitable for millimetric adjustment

    • Hook bevelled at the ends: easier to insert into the holes thanks to the ergonomic shape

    • Anti-shearing system: the greater length of the inner pipe with respect to the outer one guarantees at least a 10 cm difference between the two to prevent injury

    • Outer threading obtained by means of rolling-forming, hence guaranteeing the wholeness of the material without removing any material

    • Inner holes obtained by the punching process; ensures that there is no burr near the hole

    • Inner-pipe anti-slip-off system, preventing the pipe from inadvertently slipping off, thus guaranteeing wholeness and safety when laying down and displacing at the worksite

    • Three types of surface protection, obtained through:

      • Dip coating

      • Passivated electrolytic galvanising (tropicalisation), with guaranteed minimum thickness of 10 microns

      • Hot-dip galvanization, with guaranteed minimum thickness of 50 microns

    Upon request:

    • Sticker customised with customer’s logo, bearing information on capacity and maximum extension

    • Quick-release system, an accessory that guarantees release of the prop under load by just hitting with the hammer to quicken and simplify the release procedure as well as reduce the operator’s effort

    • Tripod stand capable of supporting the prop when laying on site and when laying the floor

    • Three different types of fork for supporting the floor, depending on the manufacturer’s needs:

      • Head-stop fork (simple)

      • 4-way head

      • Fork referred to as “drop head”

ภาษาไทย

ขาตั้งปรับระดับ DIN EN 1065

ขาตั้งปรับระดับ KAYO SHOJI ตามมาตรฐาน DIN EN 1065 มี 4 รุ่น ตามความสามารถรับน้ำหนักที่รับประกันเมื่อขยายสุด:

  • Class A / B
    ปรับช่วงรับน้ำหนักได้ พร้อมรุ่นขยายยาว 169 ซม. – 400 ซม.

  • Class C
    รับน้ำหนักรับประกัน 20 กิโลนิวตัน (kN), ขยายได้ 207 ซม. – 550 ซม.

  • Class D
    รับน้ำหนักรับประกัน 30 กิโลนิวตัน (kN), ขยายได้ 169 ซม. – 400 ซม.

ขาตั้งรับน้ำหนักสูง (Class C & D)

  • ออกแบบให้รับน้ำหนักมากกว่า 30 kN เป็นหัวใจหลักของกระบวนการผลิต SHR

  • มีผิวสำเร็จให้เลือก:
    ◇ ชุบเคลือบสี
    ◇ ชุบกัลวาไนซ์ด้วยไฟฟ้า
    ◇ ชุบจุ่มร้อน

  • ปรับแต่งด้วยสติกเกอร์แบรนด์ได้ตามคำสั่งซื้อ

  • ใช้งานร่วมกับอุปกรณ์เสริมของแบบหล่อและพื้นอื่น ๆ ได้อย่างเข้ากัน

คุณสมบัติของขาตั้งปรับระดับ KAYO SHOJI “DIN EN 1065”

  • แผ่นรองรูปทรงต่างกันตามคลาสของขาตั้ง ทำให้สังเกตและแยกแยะได้ทันทีด้วยสายตา

  • ถ้วยน็อตปรับระดับตีขึ้นรูปจากเหล็ก พร้อมรูเสริมสองรู เหมาะสำหรับการปรับระดับเป็นมิลลิเมตร

  • ตะขอปลายเว้าโค้ง ออกแบบตามหลักสรีรศาสตร์ ทำให้สอดเข้ารูได้ง่ายและรวดเร็ว

  • ระบบป้องกันการเฉือน: ท่อด้านในยาวกว่าท่อด้านนอกอย่างน้อย 10 ซม. เพื่อป้องกันการเฉือนและบาดเจ็บ

  • เกลียวภายนอกขึ้นรูปด้วยการรีดขึ้นรูป (rolling-forming) ทำให้เนื้อวัสดุสมบูรณ์ ไม่ต้องกลึงหรือตัดแต่งเพิ่มเติม

  • รูภายในขึ้นรูปด้วยการปั๊ม (punching) จึงไม่มีครีบเหล็กหรือคมบริเวณขอบรู

  • ระบบป้องกันท่อตกหล่น: ป้องกันท่อด้านในเลื่อนหลุดโดยไม่ตั้งใจ ช่วยรับประกันความสมบูรณ์และความปลอดภัยขณะวางหรือเคลื่อนย้าย

  • การป้องกันพื้นผิว 3 ประเภท ได้แก่:

    • ชุบเคลือบสี (dip coating)

    • ชุบกัลวาไนซ์ด้วยไฟฟ้า (tropicalisation) รับประกันความหนาขั้นต่ำ 10 ไมครอน

    • ชุบจุ่มร้อน (hot-dip galvanization) รับประกันความหนาขั้นต่ำ 50 ไมครอน

ตามคำขอเพิ่มเติม:

  • สติกเกอร์ปรับแต่งด้วยโลโก้ลูกค้า พร้อมข้อมูลรับน้ำหนักและระยะขยายสูงสุด

  • ระบบปลดล็อกด่วน ช่วยให้ปลดขาตั้งภายใต้ภาระได้ด้วยการตอกค้อน เพื่อลดแรงงานและเร่งความรวดเร็วในการปลดล็อก

  • ขาตั้งสามขา (tripod) รองรับขาตั้งเมื่อตั้งวางที่ไซต์งานและเมื่อติดตั้งพื้น

  • หัวงารับพื้น 3 แบบ ตามความต้องการของผู้ผลิต:

    • หัวงาหยุด (head-stop fork)

    • หัวงา 4 ทิศทาง (4-way head)

    • หัวงาแบบ “ดรอปเฮด” (drop head)

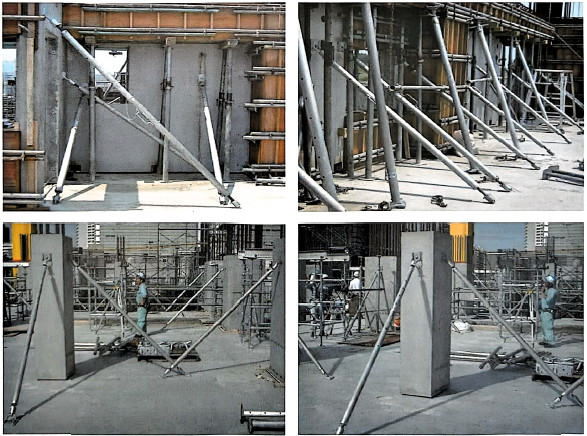

Push-pull props

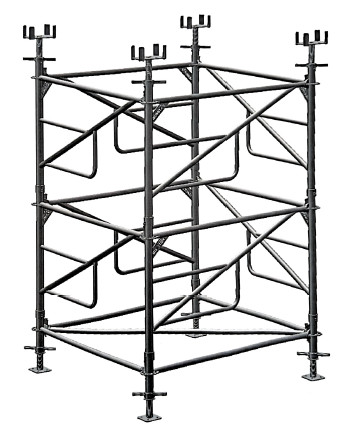

Shoring Tower
