Product: TAS 3003 Pressure-Ring Shaft Locking Assembly

TAS

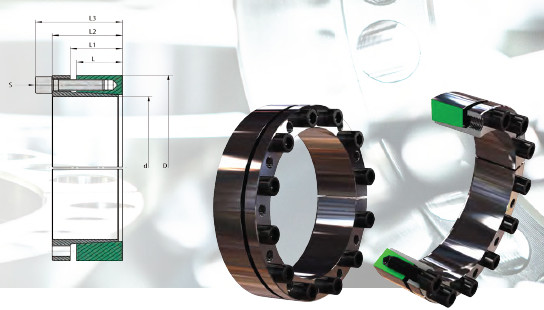

Used Symbols

  • d [mm] Shaft diameter

  • D [mm] Hub inside diameter

  • Mₜ [Nm] Max. transmittable torque (Fₐₓ = 0, Mₜₐ = 0)

  • Fₐₓ [kN] Max. transmittable axial force (Mₜ = 0, Fₐₓ = 0)

  • pₙ [N/mm²] Average pressure on the shaft

  • pₙ [N/mm²] Average pressure on the hub

  • L [mm] Length of the pressure ring

  • L₁ [mm] Distance of the pressure ring

  • L₂ [mm] Width of the locking device without screws

  • L₃ [mm] Width of the locking device with screws

  • Z Number of clamping screws

  • S Size of the clamping screws

  • Mₐ [Nm] Tightening torque of the clamping screws

Recommended Tolerances & Surfaces

  • Shaft: h8 / Rz10

  • Hub: H8 / Rz10

Bending Loads

  • Bending moment (shaft): M₆ₘₐₓ = 0.3 · Mₜ

  • Bending angle: max. 5°

More Properties

  • Axial displacement during assembly

  • Good self-centering

  • Low self-locking

Ordering Information

TAS 3003 /d/D (e.g. TAS 3003/150/200 … further sizes on request)

ชุดล็อกเพรสชัวร์ริงสำหรับเพลารุ่น TAS 3003

สัญลักษณ์ที่ใช้

  • d [มม.] เส้นผ่านศูนย์กลางเพลา

  • D [มม.] เส้นผ่านศูนย์กลางภายในฮับ

  • Mₜ [นิวตัน·เมตร] โมเมนต์แรงบิดสูงสุดที่ถ่ายทอดได้ (Fₐₓ = 0, Mₐₓ = 0)

  • Fₐₓ [กิโลนิวตัน] แรงตามแกนสูงสุดที่ถ่ายทอดได้ (Mₜ = 0, Fₐₓ = 0)

  • pₛ [นิวตัน/มม.²] แรงดันเฉลี่ยบนเพลา

  • pₙ [นิวตัน/มม.²] แรงดันเฉลี่ยบนฮับ

  • L [มม.] ความยาวของเพรสชัวร์ริง

  • L₁ [มม.] ระยะจากขอบของเพรสชัวร์ริง

  • L₂ [มม.] ความกว้างของอุปกรณ์ล็อก (ไม่รวมสกรู)

  • L₃ [มม.] ความกว้างของอุปกรณ์ล็อก (รวมสกรู)

  • Z จำนวนสกรูยึด

  • S ขนาดของสกรูยึด

  • Mₐ [นิวตัน·เมตร] แรงบิดสำหรับขันสกรูยึด

ค่าความคลาดเคลื่อนและพื้นผิวที่แนะนำ

  • เพลา: h8 / Rz10

  • ฮับ: H8 / Rz10

แรงดัด

  • โมเมนต์ดัด (เพลา): M_B₍ₘₐₓ₎ = 0.3 · Mₜ

  • มุมดัดสูงสุด: 5°

คุณสมบัติเพิ่มเติม

  • อนุญาตให้ชิ้นงานเคลื่อนตัวตามแกนได้เล็กน้อยในขณะประกอบ

  • มีความสามารถในการจัดศูนย์ตนเองดี

  • มีการล็อกตัวเองต่ำ

ข้อมูลการสั่งซื้อ

สั่งรุ่น TAS 3003/ d / D
(เช่น TAS 3003/150/200 … ขนาดอื่นๆ สอบถามได้)

d (mm) D (mm) Mₜ (Nm) Fₐₓ (kN) p_w (N/mm²) pₙ (N/mm²) Z (pcs) S (screw size) Mₐ (Nm) L (mm) L₁ (mm) L₂ (mm) L₃ (mm) Weight (kg)
20 47 410 41 320 136 6 M6 × 020 14 17 22 28 34 0.26
22 47 450 41 290 136 6 M6 × 020 14 17 22 28 34 0.24
24 50 490 41 265 127 6 M6 × 020 14 17 22 28 34 0.27
25 50 510 41 255 127 6 M6 × 020 14 17 22 28 34 0.27
28 55 570 41 227 116 6 M6 × 020 14 17 22 28 34 0.32
30 55 610 41 212 115 6 M6 × 020 14 17 22 28 34 0.30
32 60 880 55 268 143 8 M6 × 020 14 17 22 28 34 0.37
35 60 960 55 245 143 8 M6 × 020 14 17 22 28 34 0.34
38 65 1000 53 216 126 8 M6 × 020 14 17 22 28 34 0.43
40 65 1100 55 215 132 8 M6 × 020 14 17 22 28 34 0.40
42 75 2200 105 331 185 8 M8 × 025 35 20 25 33 41 0.68
45 75 2400 107 314 189 8 M8 × 025 35 20 25 33 41 0.64
48 80 2500 104 288 173 8 M8 × 025 35 20 24 33.5 41 0.73
50 80 2600 104 276 172 8 M8 × 025 35 20 24 33.5 41 0.71
55 85 2900 105 254 165 8 M8 × 025 35 20 24 33.5 41 0.76
60 90 3100 103 228 152 8 M8 × 025 35 20 24 33.5 41 0.82
65 95 3400 105 213 146 8 M8 × 025 35 20 24 33.5 41 0.87
70 110 6000 171 271 172 8 M10 × 030 70 24 29 40 50 1.60
75 115 6400 171 252 164 8 M10 × 030 70 24 29 40 50 1.70
80 120 6800 170 235 157 8 M10 × 030 70 24 29 40 50 1.80
85 125 9000 212 275 187 10 M10 × 030 70 24 29 40 50 1.90
90 130 9600 213 262 181 10 M10 × 030 70 24 29 40 50 2.00
95 135 10200 215 250 176 10 M10 × 030 70 24 29 40 50 2.00
100 145 12000 240 245 169 8 M12 × 035 115 26 31 44 56 2.80
110 155 13000 236 219 156 8 M12 × 035 115 26 31 44 56 3.00
120 165 16000 267 227 165 9 M12 × 035 115 26 31 44 56 3.20
130 180 23000 354 212 153 12 M12 × 035 115 34 39 52 68 4.90
140 190 25000 357 199 147 9 M14 × 040 185 34 39 54 68 5.20
150 200 30000 400 208 156 10 M14 × 040 185 34 39 54 68 5.50
160 210 38800 485 236 180 12 M14 × 040 185 34 39 54 68 5.80
170 225 41300 486 172 130 12 M14 × 040 185 44 49 64 78 8.20
180 235 43700 486 163 125 12 M14 × 040 185 44 49 64 78 8.60
190 250 57700 607 193 146 15 M14 × 040 185 44 49 64 78 10.00
200 260 60700 607 183 141 15 M14 × 040 185 44 49 64 78 10.50
