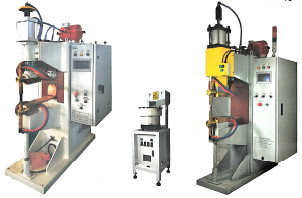

Medium-Frequency DC Resistance Welding Machine
Principle and Features
-
Power Conversion & Inversion
Three-phase 50/60 Hz, 380 V AC is rectified into a high-voltage DC bus. This DC power feeds a capacitor bank for filtering. A medium-frequency inverter then generates a 1 kHz PWM square wave, modulated by the input settings and weld-current feedback. Finally, the waveform is stepped down by a medium-frequency welding transformer to deliver low-voltage DC current for welding.
-
Weld-Counting & Tracking
Integrated counters track:
-
Total weld cycles
-
Number of welded workpieces
-
Individual weld points
-
Planned vs. actual production pieces
-
Packing quantities
-
Electrode replacements
-
Positioning-pin replacements
Technical Specifications
| Version |
Model No. |
Maximum Current (A) |
Frequency (kHz) |
Transformer Power (kVA) |
Maximum Pressure (N) |
| Normal |
JMD-80 |
20 000 |
1 |
80 |
4 700 |
|
JMD-120 |
30 000 |
1 |
120 |
7 300 |
|
JMD-160 |
36 000 |
1 |
160 |
12 000 |
|
JMD-240 |
58 000 |
1 |
240 |
12 000 |
| High-End |
MD-80T |
20 000 |
1 |
80 |
4 700 |
|
MD-80 |
30 000 |
1 |
120 |
7 300 |
|
MD-160 |
36 000 |
1 |
160 |
12 000 |
|
MD-240 |
58 000 |
1 |
240 |
12 000 |
|
MD-320 |
80 000 |
1 |
320 |
18 000 |
|
MD-480 |
100 000 |
1 |
480 |
29 000 |
ภาษาไทย
เครื่องเชื่อมต้านทาน DC ความถี่ปานกลาง
หลักการทำงานและคุณสมบัติ
-
การแปลงพลังงานและอินเวอร์เตอร์
ใช้ไฟสามเฟส 50/60 Hz, 380 V AC แปลงเป็น DC แรงสูงแล้วเก็บในธนาคารคาปาซิเตอร์เพื่อตัวกรอง จากนั้นอินเวอร์เตอร์สร้างสัญญาณ PWM ที่ความถี่ 1 kHz ตามค่าตั้งต้นและกระแสตอบกลับ สุดท้ายหม้อแปลงกลางความถี่จะลดแรงดันลงเพื่อจ่ายกระแส DC แรงต่ำสำหรับการเชื่อม
-
นับรอบการเชื่อมและติดตามสถานะ
ติดตั้งฟังก์ชันนับ:
-
จำนวนรอบการเชื่อมทั้งหมด
-
จำนวนชิ้นงานที่เชื่อมแล้ว
-
จำนวนจุดเชื่อมแต่ละจุด
-
จำนวนชิ้นงานตามแผน vs จริง
-
จำนวนชิ้นงานในการแพ็ก
-
จำนวนครั้งที่เปลี่ยนอิเล็กโทรด
-
จำนวนครั้งที่เปลี่ยนพินตำแหน่ง
ข้อมูลทางเทคนิค
| รุ่น |
รหัสรุ่น |
กระแสสูงสุด (A) |
ความถี่ (kHz) |
หม้อแปลง (kVA) |
แรงกดสูงสุด (N) |
| มาตรฐาน |
JMD-80 |
20 000 |
1 |
80 |
4 700 |
|
JMD-120 |
30 000 |
1 |
120 |
7 300 |
|
JMD-160 |
36 000 |
1 |
160 |
12 000 |
|
JMD-240 |
58 000 |
1 |
240 |
12 000 |
| พรีเมียม |
MD-80T |
20 000 |
1 |
80 |
4 700 |
|
MD-80 |
30 000 |
1 |
120 |
7 300 |
|
MD-160 |
36 000 |
1 |
160 |
12 000 |
|
MD-240 |
58 000 |
1 |
240 |
12 000 |
|
MD-320 |
80 000 |
1 |
320 |
18 000 |
|
MD-480 |
100 000 |
1 |
480 |
29 000 |
|
|
|
|
|
